HOME > 제품소개 > 풀림방지 와셔(WASHER)



CS와셔 제품명
CS 와셔 (Conical Spring)

CS와셔 사이즈
S TYPE : M3 ~ M12 / M Type : M3 ~ M20 / L Type : M3 ~ M12



CS와셔 재질
STEEL, SUS

CS와셔 특징

CS와셔는 원추형의 제품으로 흔히‘코니칼와셔’등으로 불리는 대중적 풀림방지 제품이다. 탄성을 이용한 풀림방지의 가장 기초적인 제품이며 세계 각국에서 생산중인 제품으로써 체결 시 축 방향으로 볼트에 힘을 작용하여 나사 피치의 마찰력을 증가시킨다.

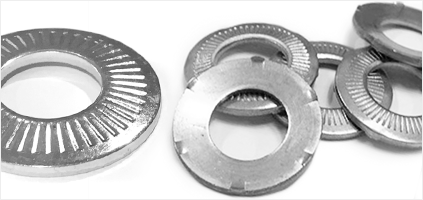

CS와셔

CS Washer

SIZE TYPE d1 d2 s
3 S 3.1 6 0.5
M 3.1 8 0.6
L 3.1 10 0.6
4 S 4.1 8 0.8
M 4.1 10 0.9
L 4.1 14 1.0
5 S 5.1 10 1.0
M 5.1 12 1.1
L 5.1 16 1.2
6 S 6.1 12 1.2
M 6.1 14 1.3
L 6.1 18 1.4
8 S 8.2 16 1.4
M 8.2 18 1.4
L 8.2 22 1.6
10 S 10.2 20 1.6
M 10.2 22 1.6
L 10.2 27 1.8
12 S 12.4 24 1.8
M 12.4 27 1.8
L 12.4 32 2.0
14 S - - -
M 14.4 30 2.4
L - - -
16 S - - -
M 16.4 32 2.8
L - - -
20 S - - -
M 20.5 40 2.8
L - - -


Spikes Washer

SIZE (d) d1 d2 s
2.5 2.6 6 0.5
3 3.1 6 0.6
4 4.1 8 0.8
5 5.1 10 1
6 6.1 12 1.2
8 8.2 14 1.4
10 10.2 20 1.6
12 12.4 24 1.6
14 14.4 24 1.6
16 16.4 32 2.5

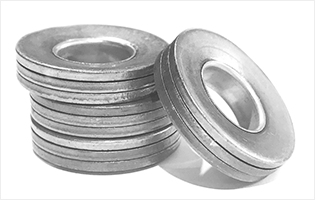

TREP 3L, 4L 제품명
디스크 스프링 와셔

TREP 3L, 4L 사이즈
3L : M4 ~ M20 / 4L : M6 ~ M60



TREP 3L, 4L 재질
STEEL, SUS

TREP 3L, 4L 특징

TREP 3단, 4단 와셔는 프랑스의 Gris社의 제품으로 코니칼 와셔 여러장을 덧대어 탄성력을 증대시킨 제품으로 고하중에도 견딜 수 있게 설계되었다. 볼트머리 부분에 사용하기도 하며, 너트 좌면과 동시에 2군데에 적용하기도 한다.

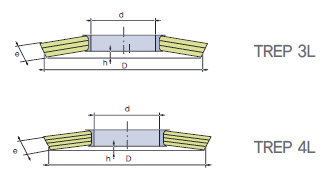

TREP 3L, 4L

TREP 3L

SIZE D d e h Minimum load in daN
4 10 4.5 1.5 0.30 150
5 12 5.5 2.4 0.20 360
6 14 6.5 2.4 0.38 400
8 18 8.5 3.6 0.34 1,200
10 22 10.5 4.5 0.41 2,100
12 27 12.5 6.4 0.53 2,300
14 30 15 6.0 0.64 2,800
16 33 17 6.6 0.80 4,000
18 36 19 7.5 0.77 4,800
20 40 21 9.0 0.71 6,000


TREP 4L

SIZE D d e h Minimum load in daN
6 17 6.5 2.4 0.6 320
8 20 8.5 2.8 0.7 400
10 23 10.5 3.2 0.8 600
12 26 12.5 4.0 1.0 1,150
14 29 15 4.8 0.9 1,300
16 33 17 4.8 1.1 1,250
18 37 19 6.0 1.2 2,100
20 41 21 6.0 1.4 2,100
22 45 23 7.2 1.4 2,700
24 50 25 7.2 1.6 2,900
27 56 28.5 8.0 1.6 3,600
30 60 32 8.8 1.8 4,200
33 64 35 10.0 2.0 6,300
36 68 38 10.0 2.0 6,200
39 72 41 10.0 2.2 5,500
42 76 44 10.0 2.4 5,700
45 80 47 10.0 2.5 6,500
48 85 50 10.0 2.6 5,700
52 90 54 12.0 2.8 7,600
56 95 58 12.0 3.0 7,200
60 100 62 12.0 3.0 7,000
